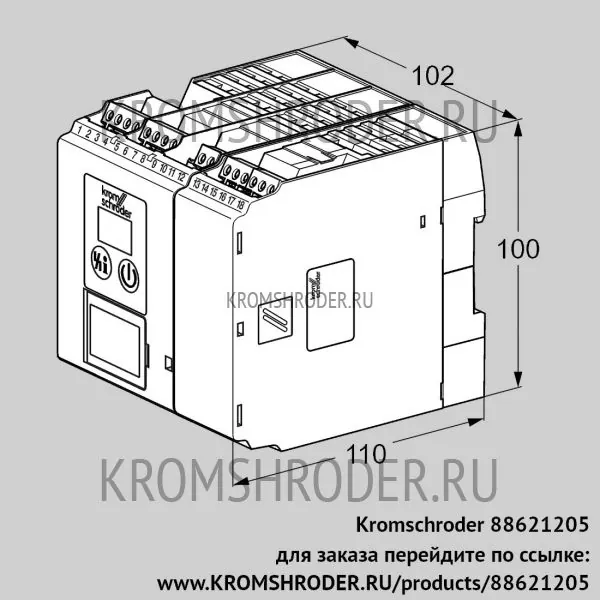

Автомат безопасности агрегатов Kromschroder FCU 500WC1F0H1K1-E (88621205)

Управление защитной системой Kromschroder.
Корпус для установки в шкафу управления, для мониторинга и управления центральными функциями безопасности в системах с несколькими горелками на промышленных печах, длительный срок службы благодаря сменному силовому модулю для отказоустойчивых выходов. Отображение состояния программы, параметров агрегата и сигнала пламени. Ручной режим работы. Диагностика и настройка параметров агрегата через оптический интерфейс с помощью программного обеспечения BCSoft. Испытано и сертифицировано ЕС, одобрено CSA и FM, сертифицировано для систем до SIL 3 (соответствует PL e).
Серия 500.
Напряжение сети: 230 В переменного тока, 50/60 Гц.
Со встроенным контролем герметичности или POC.
Нет контроля мощности.
С контролем температуры.
Винтовые клеммы.
Сертификат ЕС, одобрен CSA и FM, сертифицирован для систем до SIL 3 (соответствует PL e).
Индивидуальная упаковка.
12 Защита от высокого давления газа с аварийной блокировкой.
13 Отсечка по низкому давлению с аварийной блокировкой.
15 Отключение при недостатке воздуха с аварийной блокировкой.
19 Время безопасности при работе: 1 с.
22 Двойная термопара типа K NiCr-Ni.
23 Предельное значение перепада температур: 50–50С.
24 Нижний предел для высокотемпературного режима: 750°C.
25 Верхний предел температуры топки или дымовых газов: 350°C.
26 Температурный гистерезис: 50–50°C.
27 Предварительная продувка при работе при высоких температурах.
29 Вентилятор включается в случае неисправности.
30 Время разгона вентилятора tGV: 0 с.
32 Контроль расхода воздуха при включенном регулируемом расходе воздуха, клапан открывается.
34 Время предварительной продувки tPV: 6000 с.
35 Контроль расхода воздуха во время предварительной продувки с аварийным отключением.
37 Время последующей продувки tPN: 0 с.
38 Последующая продувка: привод (если он есть) перемещается в положение ОТКРЫТО, и поток воздуха не контролируется.
51 Система проверки клапана: проверка герметичности перед запуском.
53 Объем проверки контроля герметичности: Вп.
54 Контроль герметичности: снижение давления Vp2 в режиме ожидания.
55 Время открытия предохранительного клапана V3 (tL3): 0 с.
56 Время измерения Vp: 20 с.
57 Время измерения Vp1 + Vp2: 10 с.
58 Время измерения Vp1 + Vp2 + Vp3: 3600 с.
59 Время открытия клапана V1 (tL1): 3 с.
60 Время открытия клапана V2 (tL2): 3 с.
62 Минимальное время паузы tfP: 5 с.
63 Время задержки включения tE: 0 с.
65 Время наполнения перед запуском: 0 с.
67 Время работы в ручном режиме ограничено до 5 минут.
72 Функция клеммы 67: аварийное отключение при отсутствии сигнала от автомата управления горелкой.
77 Пароль, определяемый пользователем.
80 Связь по шине Fieldbus: с проверкой адресас проверкой адресас проверкой адресас проверкой адресас проверкой адресас проверкой адресас проверкой адресас проверкой адресас проверкой адресас проверкой адресас проверкой адресас проверкой адресас проверкой адресаиспытание на герметичность перед запуском.
80 Связь по шине Fieldbus: с проверкой адресаиспытание на герметичность перед запуском.
80 Связь по шине Fieldbus: с проверкой адресаснижение давления Vp2 в режиме ожидания.
80 Связь по шине Fieldbus: с проверкой адреса3 с.
80 Связь по шине Fieldbus: с проверкой адреса

Автоматы безопасности термических агрегатов Kromschroder FCU 500 служат для контроля и управления основными функциями безопасности в многогорелочных системах отопления промышленных печей. В качестве централизованного управления системой безопасности печи FCU 500 управляет несколькими зонами печи.
Режимы работы автоматов Kromschroeder FCU:
Температурный контроль.
Высокотемпературный режим с функцией датчика безопасной температуры (функция STW)
Контроль максимальной температуры с помощью функции STB
Управление воздухоснабжением
Вентилирование
Управление мощностью
Управление многозонными печами
